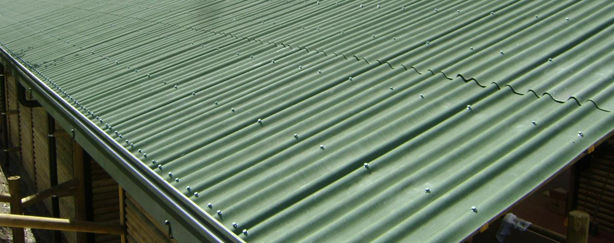

Onduline Design Duo en viviendas
Con las mismas características de material, propiedades mecánicas, termo acústicas, y liviana de Onduline Classic, Onduline Design Dúo es fabricada en formatos mayores, permitiendo un montaje más rápido y de mayor cobertura. Con su perfil de secuencia ondulada asimétrica, post instalado, Onduline Design Dúo resulta un tejado de apariencia diferenciada.
Onduline Design Duo en viviendas

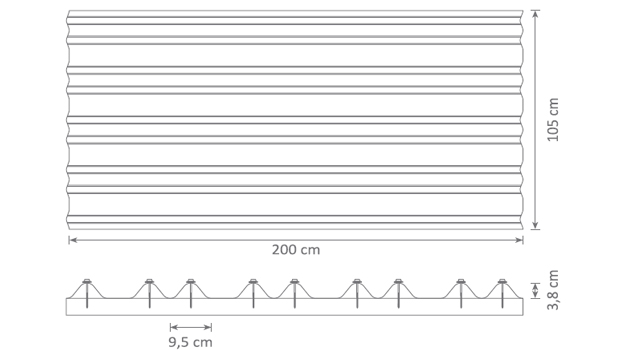

Especificaciones técnicas:
- Largo de la plancha: 200 cm
- Ancho de la plancha: 105 cm
- Espesor de la plancha: 0,3 cm
- Longitud util de la plancha sobre el 27%: 185 cm
- Ancho util: 96 cm
- Numero de ondas: 9 ondas
- Altura de ondas: 3,8 cm
- Ancho de ondas: 9,5 cm
- Peso por teja: 7,1 kg
- Peso para efecto de calculo estructural: 3,9 kg/m2
- Area util de cobertura por teja 27%: 1,8 m2
- Fijaciones por teja: 30
Calculo de material:
- Cantidad de planchas: Total m2 / 1,8 m2 = Total planchas
- Cumbreras: Metros lineales / 1,85 (largo útil)
- Fijaciones: (Cantidad de planchas x 17) + (cantidad de cumbreras x 30)
Onduline Design Duo
Caracteristicas Principales:
- Liviana y fácil de transportar
- Alto desempeño y uniformidad dimensional
- Fácil de instalar, cortar y fijar
- Baja transmisión térmica y acústica
- No se oxida, no se pudre y resiste agentes químicos
- Impermeabilidad garantizada
- Disponibilidad en rojo, verde y café

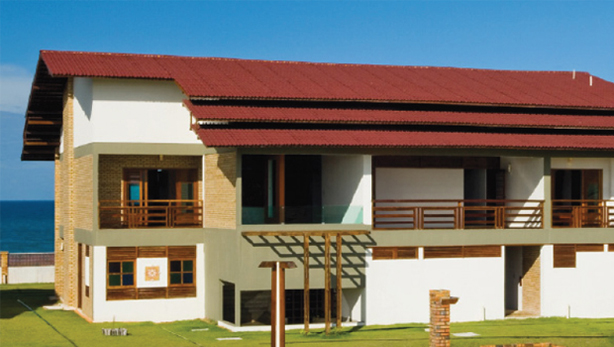

Onduline Design Duo en la costa
Instalación:

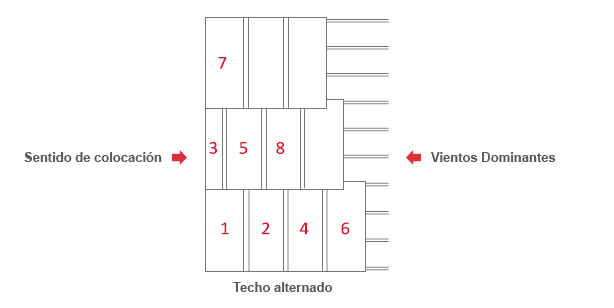

1.- Iniciar la colocación de las planchas en sentido contrario a los vientos y utilizar un montaje intercalado para trabar las planchas.

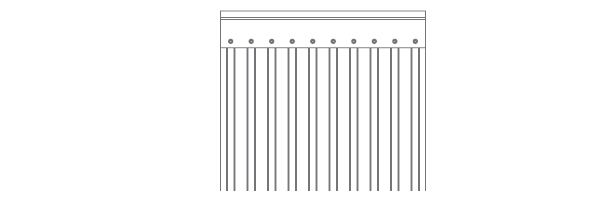

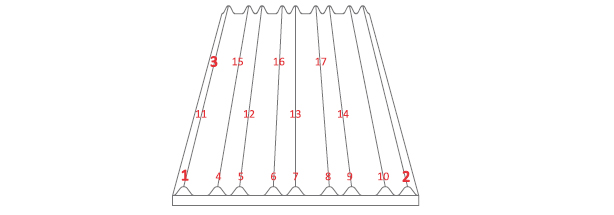

2.- Fijar todas las ondas en primera línea y traslape de planchas. Luego 2 filas intermedias, como muestra la figura.

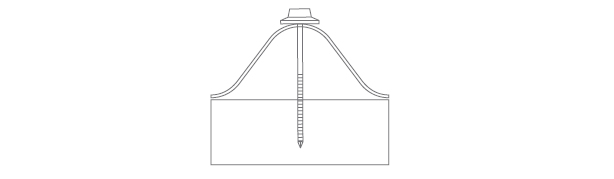

3.- Las fijaciones deben ser siempre sobre las costaneras y en la parte alta de la onda.

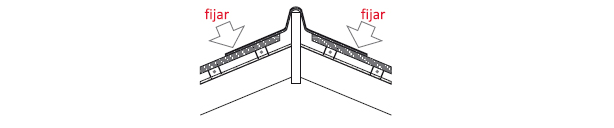

4.- La cumbrera se instala siempre en sentido contrario a los vientos predominantes con traslape de 15 cm.
5.- Es importante fijar cada una de las ondas de la plancha a cubrir para evitar levantamientos posteriores.

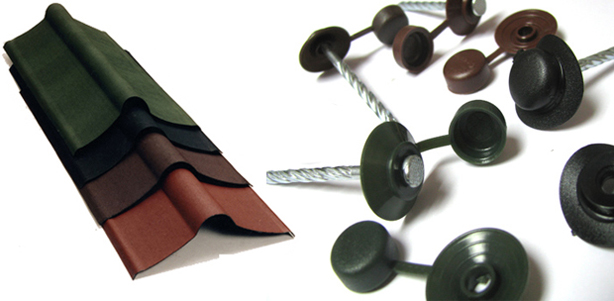

Accesorios Onduline:
- Cumbreras: 2 x 0,52 cm (4 colores)
- Cubre fijación: 3 colores / Rojo - café, verde y negro
Accesorios Onduline Design Duo

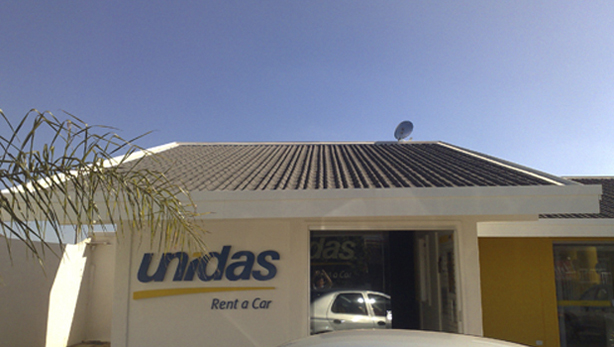

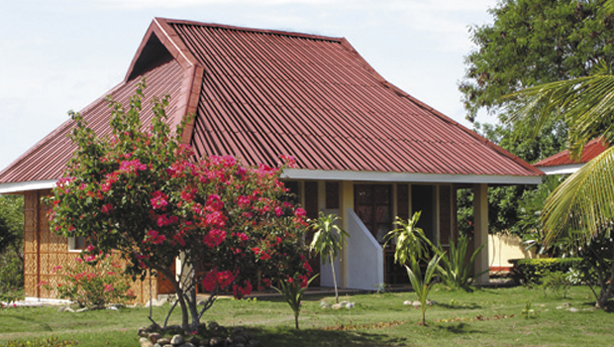

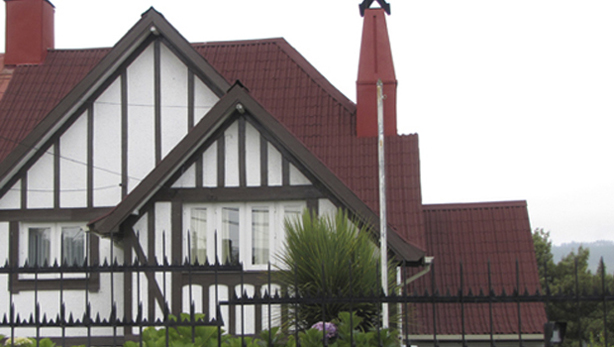

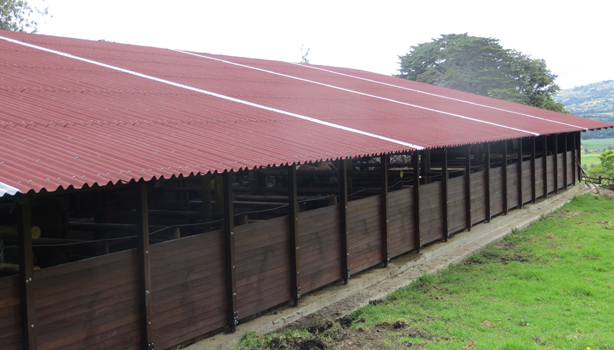

Otras Aplicaciones Onduline Desing Duo:
